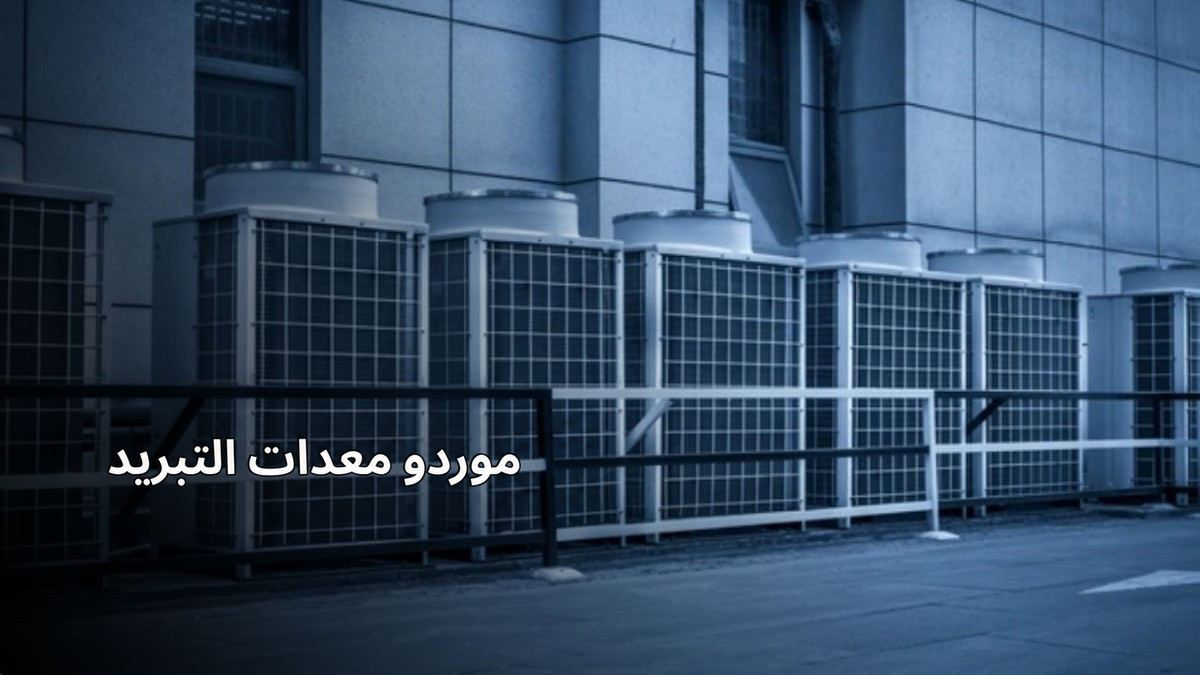

كيف تختار التوليفة المناسبة من المعدات لأنظمة التبريد؟

المحتويات

لماذا لا يكون نظام التبريد منتجًا واحدًا أبدًا

عند إنشاء نظام تبريد، يبحث الناس غالبًا عن منتج واحد: "مبخّر" أو "مكثّف". غير أن النظام العامل في الميدان ليس قطعة واحدة أبدًا — بل هو التشغيل المتناسق لعدة معدات تمتص الحرارة من المكان وتنقلها وتطرحها إلى الخارج وتذيب الجليد عند الحاجة. فالمبخر المستخدم في غرفة التبريد والمبخر المستخدم على رف السوبرماركت يعملان بالمبدأ نفسه، لكن المسافة بين زعانفهما وطريقة إذابة الصقيع ومنحنى السعة تُصمَّم بشكل مختلف تمامًا. وينطبق الأمر نفسه على المكثف والمروحة المحورية والمقاومة الكهربائية.

يتناول هذا المقال الإطار الفني اللازم لطلب المعدات الصحيحة بشكل صحيح عند العمل مع مورد معدات تبريد: ماذا يفعل كل نوع من المعدات، وأي تركيبة تنجح في أي قطاع، ولماذا يؤدي التوفيق الخاطئ إلى انخفاض الكفاءة أو الأعطال. وبالنسبة لمهندس أو مسؤول مشتريات يطلع على مجموعة منتجات Günay Heat Exchangers، فإن هذا التمييز هو أول ما ينبغي توضيحه قبل بدء مناقشات عرض السعر مع المورد.

والصورة التي تُصادَف في الواقع العملي هي التالية: صاحب المشروع يعرف قيمة السعة لكنه لم يوضح كيف ستتوزع هذه السعة على أربعة مكونات مختلفة. فمهما كان المبخر قويًا بمفرده، إذا لم يستطع المكثف المقابل له طرد الحرارة بسرعة كافية فلن يصل النظام أبدًا إلى درجة الحرارة المتوقعة؛ وإذا كان تدفق هواء المروحة غير كافٍ يخرج جزء من سطح المبخر عن الخدمة. لذلك فإن اختيار المعدات قرار هندسي يجب التعامل معه ككل وليس قطعة قطعة.

كيف تختار التوليفة المناسبة من المعدات لأنظمة التبريد؟

المبخرات: الجانب الماص للحرارة في النظام

المبخر هو مكوّن دائرة التبريد الذي يسحب الحرارة من المكان. فعندما يتبخر سائل التبريد المار فيه يمتص الحرارة من الهواء المحيط فتنخفض درجة حرارة المكان. وتختلف المسافة بين الزعانف وقطر الأنبوب وعدد الدوائر بحسب نطاق درجات الحرارة المستهدف وحمل الرطوبة.

أنواع المبخرات والاستخدام حسب القطاع

غرف التبريد: في الغرف العاملة عند درجات حرارة منخفضة (-18 درجة مئوية وما دون) تُفضَّل المبخرات ذات المسافة الواسعة بين الزعانف مع إذابة الصقيع الكهربائية أو بالغاز الساخن؛ ولأن الصقيع قد يغطي مساحة السطح بسرعة، فإن المسافة بين الزعانف معيار تصميم حاسم.
تطبيقات تبريد الأسواق ورفوف العرض: تُصمَّم المبخرات المستخدمة في تطبيقات الرفوف بحيث تكون أكثر إحكامًا وأقل ضجيجًا ومناسبة لدورات إذابة الصقيع المتكررة؛ ولأنها تعمل قرب منطقة العملاء يؤخذ مستوى الصوت أيضًا في الاعتبار عند التصميم.
تصنيع الأغذية وخطوط العمليات: في البيئات ذات الرطوبة العالية وكثرة فتح الأبواب تُستخدم نماذج بطلاء من الفولاذ المقاوم للصدأ وهياكل مناسبة للتنظيف الصحي.

ومن المعاملات الأخرى التي ينبغي النظر فيها عند اختيار المبخر قيمة TD (فرق درجة الحرارة) — أي الفرق بين درجة حرارة سطح المبخر ودرجة حرارة المكان. فالقيمة المنخفضة لـ TD تعني إزالة كمية أقل من الرطوبة من الهواء (أي جفافًا أقل للمنتج المخزَّن) وصقيعًا أقل، لكنها تتطلب سطح مبخر أكبر؛ وفي المشاريع ذات المساحة الميكانيكية المحدودة يخلق ذلك مشكلة توازن. وفي التطبيقات شديدة الحساسية للرطوبة مثل تخزين الأغذية تُبقى قيمة TD منخفضة، بينما في المناطق التي تُخزَّن فيها مواد جافة قد يُفضَّل مبخر أكثر إحكامًا بقيمة TD أعلى.

وبالنسبة للنماذج ذات تهيئات الدوائر المختلفة، يمكن الاختيار بحسب التطبيق ضمن سلسلة المبخرات.

المكثفات: النقطة التي تُطرد فيها الحرارة

الحرارة الممتصة في المبخر تُضغط عبر الضاغط وتُنقل إلى المكثف وتُطرد هناك إلى البيئة الخارجية. ويرتبط اختيار المكثف ارتباطًا مباشرًا بالظروف المناخية ومساحة غرفة الماكينات.

التمييز بين المكثفات المبردة بالهواء والمبردة بالماء

تُفضَّل المكثفات المبردة بالهواء في التركيبات على الأسطح أو في المناطق المكشوفة وفي المنشآت الصناعية التي يكون فيها توفر المياه محدودًا. أما الأنظمة المبردة بالماء فتُستخدم في المنشآت الصناعية الكبيرة التي تتطلب كثافة سعة أعلى ويتوفر لها دعم مستمر من برج التبريد. وفي مشاريع التصدير كثيرًا ما يشارك العميل متوسط درجات حرارة الصيف ونسبة الرطوبة في منطقته؛ وتُراجَع حسابات سعة المكثف وفق هذه البيانات.

وإذا لم يُختَر المكثف بسعة كافية فإن ضغط التكثيف يرتفع ويزداد استهلاك الطاقة ويقصر عمر الضاغط — ولهذا لا يُحسب اختيار المكثف عادةً بمعزل عن سعة المبخر، بل مع حمل المبخر وبيانات الضاغط. وفي البيئات الصناعية كثيرة الغبار أو الأوساخ فإن إبقاء المسافة بين زعانف المكثف واسعة يؤثر أيضًا مباشرةً في فترة التنظيف وفقدان الكفاءة.

ولمقارنة النماذج بحسب التطبيق، يمكن مراجعة مجموعة منتجات المكثفات.

المراوح المحورية: الهندسة الخفية لتدفق الهواء

المراوح المحورية هي المكوّن الذي يوفر تدفق الهواء في جانب المبخر وجانب المكثف معًا؛ ورغم قلة ظهورها فإن جزءًا كبيرًا من كفاءة النظام يمر عبرها. وتُحدَّد زاوية الريشة وقدرة المحرك وسرعة الدوران بحسب تدفق الهواء المطلوب ومستوى الضجيج المسموح به.

الفروق القطاعية في اختيار المروحة

التطبيقات داخل الأسواق/المتاجر: تُفضَّل المراوح منخفضة السرعة والهادئة لأن المعدات قريبة من منطقة العملاء.
غرف التبريد والمنشآت الصناعية: ولأن هناك حاجة إلى تدفق هواء أعلى، تُستخدم مراوح متعددة الريش تتحمل الضغط الساكن العالي.
وحدات المكثفات الخارجية: تُفضَّل المراوح كبيرة القطر منخفضة السرعة لضمان تدفق الهواء دون عوائق؛ وبهذه الطريقة يبقى استهلاك الطاقة تحت السيطرة أيضًا.

وعدد المراوح ليس قيمة تُدرس بمعزل عن غيرها؛ إذ يمكن تحقيق التدفق الإجمالي نفسه بعدة مراوح صغيرة بدلًا من مروحة كبيرة واحدة. وتتيح التركيبات متعددة المراوح للنظام ألا يتوقف كليًا عند تعطل إحداها بل يواصل العمل بجزء من سعته — وهذا الاحتياط سبب للتفضيل خاصةً في غرف التبريد العاملة على مدار الساعة طوال أيام الأسبوع. ويختلف اختيار نوع المحرك كذلك بحسب التطبيق؛ فرغم أن المحركات ثابتة السرعة بسيطة ومنخفضة التكلفة، فإن المراوح ذات المحركات EC (المبدَّلة إلكترونيًا) تضبط سرعة دورانها بحسب الحاجة في ظروف الحمل الجزئي وتوفر الطاقة.

وبالنسبة للنماذج ذات فئات التدفق والضجيج المختلفة، يمكن مراجعة سلسلة المراوح المحورية.

المقاومات الكهربائية: مفتاح إذابة الصقيع والتحكم في التجمد

الجليد المتراكم على سطح المبخر يقلل انتقال الحرارة مباشرةً. ولهذا، خاصةً في الأنظمة العاملة تحت 0 درجة مئوية، تؤدي المقاومات الكهربائية وظيفة إذابة الصقيع — فهي تعمل على فترات معينة وتذيب طبقة الجليد على السطح. وتُحسب قدرة المقاومة ومكان تركيبها بحسب مساحة سطح زعانف المبخر وحمل الرطوبة في المكان؛ فالمقاومة المختارة بقدرة غير كافية تطيل مدة إذابة الصقيع، أما المختارة بقدرة مفرطة فتؤدي إلى هدر الطاقة وإجهاد حراري موضعي.

ولمقاومات إذابة الصقيع الموجهة لتطبيقات مختلفة، يمكن مراجعة مجموعة منتجات المقاومات.

كيف تُبنى تركيبة المعدات الصحيحة

معرفة خصائص كل معدة على حدة لا تكفي؛ فالقرار الهندسي الحقيقي هو كيف تتوافق هذه المكونات الأربعة مع بعضها. فالمبخر بالسعة نفسها لن يصل أبدًا إلى درجة الحرارة المتوقعة إذا كان المكثف والمروحة المركّبان بجانبه غير كافيين.

تركيبة غرفة التبريد

مبخر بمسافة واسعة بين الزعانف + مكثف مبرد بالهواء عالي السعة + مروحة محورية عالية التدفق + مقاومة إذابة صقيع كهربائية. والأولوية هنا هي القدرة على إدارة الصقيع خلال ساعات التشغيل الطويلة.

تركيبة تبريد الأسواق والرفوف

مبخر مدمج + مكثف متوسط السعة + مروحة منخفضة الضجيج + مقاومة بدورات متكررة. والأولوية هنا هي الراحة الصوتية والاستجابة السريعة لكثرة فتح الأبواب.

تركيبة منشأة تصنيع الأغذية

مبخر بسطح صحي + مكثف عالي تحمل الرطوبة + هيكل مروحة مقاوم للتآكل + مقاومة إذابة صقيع قوية. فحمل الرطوبة العالي يزيد مباشرةً من وتيرة إذابة الصقيع.

تركيبة المنشآت الصناعية وتبريد العمليات

مجموعات مبخرات كبيرة الحجم + وحدات مكثفات مبردة بالهواء من النوع الصناعي عالية السعة + ترتيب مراوح متعددة الريش. وفي هذه الفئة تكون السعة مستمرة، ولذلك تُختار المعدات لتعمل تحت حمل دون انقطاع.

الأخطاء الشائعة في اختيار المعدات

اختيار المكثف بحسب الكتالوج لا بحسب المناخ: في المناطق ذات درجات الحرارة المحيطة أو الرطوبة العالية قد لا تحقق السعة المذكورة في الكتالوج الأداء المتوقع في الموقع.
عدم حساب تدفق المروحة وفق سطح المبخر: التدفق غير الكافي يجعل جزءًا من سطح المبخر يعمل بكفاءة منخفضة.
اختيار قدرة المقاومة بقيمة ثابتة من الكتالوج: لكل تطبيق حمل رطوبة مختلف؛ واستخدام قيمة ثابتة يقصّر مدة إذابة الصقيع أو يطيلها بلا داعٍ.
الجمع بين مكونات من مصنّعين مختلفين على افتراض أنها "ستتوافق": تختلف حسابات الدوائر وقيم هبوط الضغط من مصنّع إلى آخر؛ وقد يختل تكامل النظام.
زيادة السعة دون مراعاة قيود المساحة الميكانيكية: عندما لا تتوفر مساحة تركيب كافية للمبخر أو المكثف في الموقع، قد يكون زيادة عدد الوحدات بدلًا من زيادة السعة (مثلًا مبخران متوسطا الحجم بدلًا من مبخر كبير واحد) حلًا أكثر قابلية للتطبيق؛ وإذا لم يُجرَ هذا التقييم في مرحلة المشروع فإن التنفيذ في الموقع يتطلب مراجعة.

تأثير تركيبة المعدات على استهلاك الطاقة وتواتر الصيانة

في النظام غير المتوافق بشكل صحيح، لا ينشأ فقدان الطاقة عادةً من مكوّن واحد بل من عدم التوازن بين المكونات. فمثلًا، في نظام اختير فيه المكثف أصغر من اللازم يضطر الضاغط إلى العمل عند ضغط أعلى ويزيد ذلك استهلاك الطاقة بشكل دائم — ومصدر المشكلة ليس الضاغط بل عدم التوافق بين المكثف والضاغط. وبالمثل، إذا اختير تدفق المروحة أقل من اللازم بالنسبة لسطح المبخر تتكون مناطق ميتة على المبخر، وتصبح هذه المناطق أكثر عرضة للتجمد مع الوقت، وتضطر مقاومة إذابة الصقيع إلى العمل بوتيرة أكبر.

وينطبق المنطق نفسه على جانب الصيانة: ففي نظام أُقيم فيه توازن سعة بين المكونات يعمل كل جزء ضمن نطاق تصميمه ويصبح التآكل قابلًا للتنبؤ. أما في التركيبة غير المتوازنة، وبما أن أحد المكونات يعمل باستمرار عند القيم الحدية، فإن وتيرة الأعطال ترتفع ويصبح جدول الصيانة غير قابل للتنبؤ.

أهمية تنوع المعدات للمصدّرين والمصنّعين (OEM)

بالنسبة للمصنّعين (OEM) الذين يصدّرون إلى منطقة DACH وأوروبا، يكتسب تنوع المعدات بعدًا إضافيًا: ففي المشروع نفسه تُطلب مبخرات بدرجات سعة مختلفة، ومكثفات مناسبة لظروف مناخية مختلفة، واختيار مراوح متوافق مع معايير كفاءة الطاقة المحلية معًا. وإمكانية توريد مجموعة واسعة من المنتجات من مصنّع واحد تقلل مخاطر عدم التوافق بين مكونات المشروع وتجمع التواصل الفني عند جهة اتصال واحدة.

كيف تتكامل مجموعة معدات Günay Heat Exchangers

بفضل تاريخ تصنيع يتجاوز 40 عامًا، تنتج Günay Heat Exchangers خطوط المبخرات والمكثفات والمراوح المحورية والمقاومات الكهربائية تحت سقف واحد. وهذا يعني عملية تسير من حساب السعة حتى الإنتاج بيد واحدة، بدلًا من توريد أربعة مكونات مختلفة في مشروع من موردين منفصلين ومواءمتها في الموقع. وفي مشاريع غرف التبريد وتبريد الأسواق وتصنيع الأغذية والمنشآت الصناعية، يمكن الاختيار من بين مجموعات المنتجات بحسب احتياجات التركيبات المختلفة.

الخلاصة: التركيبة الصحيحة أساس النظام الفعّال

لا يأتي أداء نظام التبريد من جودة مكوّن واحد، بل من مدى توافق رباعي المبخر–المكثف–المروحة–المقاومة الكهربائية مع بعضه بشكل صحيح. وبدء اختيار المعدات لا بالنظر إلى الكتالوج بل بالنظر إلى احتياجات القطاع المستهدف من حيث الحرارة والرطوبة والدورة يؤثر مباشرةً في استهلاك الطاقة وتواتر الأعطال معًا. وتقييم هذه المكونات الأربعة معًا في مرحلة المشروع أقل كلفة بكثير من كلفة المراجعات التي تُجرى لاحقًا في الموقع.
